chuveiro eletrico lorenzetti tradicao

Olá Veneraveis Leitores,

Esta semana tive de trocar meu chuveiro elétrico.

chuveiro eletrico Lorenzetti

modelo: tradição

127V 5400W 50A

chaves liga/desliga

super quente, morno, quente

O que aconteceu ? Bom como todo chuveiro elétrico, a resistência acabou sendo rompida . Ela estava na posição "super quente" .Como estava no meio do banho (é claro que a resistência sempre queima quando estamos todo ensaboados) apenas troquei a chave para a posicao "quente" . Felizmente o chuveiro nessa posição voltou a esquentar a agua. Na verdade começou a esquentar mais a agua.

Bom como estava funcionando e eu não estava com a menor vontade de desmontar o chuveiro e também não tinha uma resistência reserva, ficou desse jeito (primeiro erro). Os dias foram passando e o chuveiro continuava funcionando (na verdade estava esquentando mais a agua). Foi quando comecei a perceber um cheiro leve de plástico derretendo. Notei que a fiação que saída do chuveiro estava esquentando, mas como o cheiro era leve deixei assim (segundo erro). Mais algumas semanas passaram até que um dia escutei estalos e faíscas junto com cheiro de mais plastico derretendo. Finalmente me convenci (tardiamente, é claro) que estava na hora de desmontar o chuveiro e trocar a resistência.
O problema que ocorreu é que a resistência (queimada) fez um curto em outro ponto da resistência ( ainda inteira) e fez com que a corrente elétrica solicitada pelo chuveiro fosse muito mais elevada que o normal. Como resultado o isolamento plástico começou a derreter. Moral da história sempre troque a resistência do chuveiro após a queima de qualquer uma das "temperaruras da resitência". O disjuntor nem foi acionado (é de 35A) , ou seja a corrente era alta para derreter o isolante mas NÃO era alta o suficiente para desarmar o disjuntor.
Quanto ao projeto do chuveiro :

a) notem que os contatos do chuveiro estão um pouco derretidos. O problema é caso os contatos derretam e deixem os mesmos grudados (ligado) . Deveria ser feito algo melhor.

b) A resistencia é uma espiral que não está completamente isolada. Em caso de queima da resistência parte da espiral pode entrar em curto com outra parte ocasiondo sobre aquiecimento (isso foi o que ocorreu com o meu chuveiro) . Nas fotos abaixo a resitência já havia sido trocada.

------------------------------------------------

Note a queima e derretimento parcial do contato que liga/desliga o chuveiro . Caso os contatos derretam e fiquem grudados é comumente chamado de "contato colado" .

A massinha cinza que se vê na foto é massa de calafetar que eu coloquei (não vem de fabrica), pois estava tendo um vazamento de água por cima do chuveiro (outro problema) .

-----------------------------------------------------------

 incluído em 23mai2013 :

    Bom a massa de calafetar ajudou um pouco, mas a solução definitiva para o vazamento de água pelo pino de metal (vide fotos)   foi comprar o kit de reparo  e substituir o eixo de metal e também o copo acoplado, confome as fotos ao lado.



  Poderia trocar apenas a borracha de vedação, mas como estava revisando todo o chuveiro resolvi trocar todo o conjunto.
  Você pode encontrar esses kits de reparo nas lojas de assistência técnica de chuveiro.















------------------------------------------------------------

Aqui a resistência já havia sido trocada por outra. Note que é apenas uma espiral. O isolamento dessa resistência deveria ser completo. Caso ocorra rompimento (queima ) da resistência em qualquer ponto existe a possibilidade de ocorrer curto a partir dos pontos da resistência rompidos. Penso que isso é uma falha grave dos projetos de chuveiro. O pior é que varios outros modelos de chuveiro elétrico têm esse problema em potencial.

-------------------------------------------------

  Lembrete:  o chuveiro elétrico consome correntes altas, portanto tome cuidado (sempre desligue o disjuntor antes de mais nada) e somente tente qualquer conserto  souber  o que está fazendo e principalmente responsabilizar-se por tal.

-------------------------------- --------------

Bom por enquanto é só.

  Saudações .

Choroq Hybrid - carrinho de controle remoto

Olá
Veneráveis leitores,


Os carrinhos choroQ da empresa Takara Tomy são uma sensação no Japão desde a década de 80 . Eles começaram com carros a corda (puxe para trás e depois solte) , e foram evoluindo. O formato básico é o mesmo : uma miniatura de carro em escala deformada (egg car ? ) com 4,5 cm de comprimento por 2,5 cm altura e 3 cm de largura com o pneu traseiro (o da tração ) ligeiramente maior que os dianteiros.

Esses são 2 ChoroQ de corda antigos 1985, um porche e um cabriolet . Depois de taqntos anos ainda funcionam (em 2011) .




Existiam também os genéricos. O carrinho amarelo é um da NomuraToy . Ele é de fricção

Os anos passaram e a tecnologia melhorou, inclusive a miniaturização.

Existem agora os choroQ com controle remoto ( infra-vermelho) . Eles permitem controlar os movimentos :

para frente, trás (com duas velocidades), direita e esquerda.

A velocidade rápida (apertando-se o botão "turbo" mais o para frente ou para trás) é razoável, mas a velocidade normal é muito devagar.

O controle é padrão para todos e tem a chave (A, B, C, D ) para ser selecionada e poder controlar o carrinho. Note que a banda de controle (A,B,C,D ) é fixa no carrinho. Sendo assim até 4 carrinhos podem ser controlados separadamente na mesma área, porém os carrinhos devem ter a banda de controle diferentes.

O controle remoto é alimentado por 4 pilhas AAA e acomodadas em um compartimento fechado por parafuso. Considero esses pontos pouco práticos. 4 pilhas é muita coisa (já que existem outros modelos de carrinho R/C que precisam de menos pilhas) e ter que parafusar/desparafusar a tampa para trocar as pilhas também é chato. Talvez tenham feito isso para que crianças não mexam nas pilhas, mas não sei se isso adiciona alguma segurança .



O carrinho é dotado de uma pilha recarregavel nterna, e é recarregado ao plugá-lo no controle. O led de carga apaga após a carga da pilha do carrinho . Isso toma uns 10min geralmente.
Cada carga permite brincar uns 15min com o carrinho .





Pontos positivos:

O carrinho é um brinquedo que cabe em qualquer lugar . É construido com qualidade. Relativamente barato (se for comprar no exterior)

Pontos negativos :

O numero de pilhas é alto (4 pilhas AAA) , o acesso as mesmas é apenas desparafusando a tampa . Velocidade normal muito lenta.

Acho que não vale a pena, uma vez que existem opções mais baratas, com duas pilhas (AA) , controladas por radio frequencia, por exemplo .

Apenas para os saudosistas.


saudações

Modelo Anatômico de Esqueleto Humano

Olá

Veneráveis leitores,

Hoje apresento um modelo anatomico de esqueleto humano.

Esse modelo anatômico é feito em resina plástica rígida, áspera e fosca .

O fabricante é a Anatomic (Anatomic Microscópios e Modelos Anatômicos 2007) , de Cotia São Paulo. O modelo possui 85cm e vam com uma haste cromada . Ele custou R$100,00( jun 2009).

O modelo é o TGD-0112 Esqueleto humano de 85cm .

Ele vem embalado em caixa e isopor. Apesar da caixa de papelão ser fina e os correios Não serem particularmente cuidadosos com nenhum pacote, o modelo sobreviveu ao envio.

O modelo vem com os membros inferiores e calota craniana separadas , além da haste metélica de suporte. A haste é bastante simples e de acabamento bem simples. Não parece aguentar muito bem a humidade .

Os membros inferiores são fixados através de parafuso e porca de metal. Aliás as articulações são de metal.

O modelo tem construção simples e robusta. O nível de detalhamento não é dos maiores, porém serve para se ter uma boa idéia da estrutura óssea humana.

O crânio possuiu marcas das divisões dos ossos e possuiu a parte superior destacável.

Com a calota craniana aberta é possivel ter uma noção das cavidades nasais, auditivas e dos nervos óticos. Mas ressalto é tudo bem simplificado, sendo apenas as grandes estruturas representadas.

A mandíbula pode é mantida fechada por molas e pode ser aberta.

O modelo de esqueleto humano pode ser manuseado para mudar de posição, porém para mantê-la é necessário usar outros tipos de apoio.

É um modelo interessante para visualizar fisicamente a posição e estrutura dos maiores ossos do corpo humano. O fato de ter 85 cm de altura ajuda a ver alguns detalhes e ao mesmo tempo o torna bastante volumoso para armazenamento. Vale a pena para uso de várias pessoas, mas não para mantê-lo dentro do armário.

Por fim doei esse modelo para o colégio em que estudei o corpo humano pela primeira vez, nas aulas de ciências humanas. Na época era a 7º série do primeiro grau .

Para ver mais fotos em alta resolução :

http://www.4shared.com/file/cQPGZHrs/modelo_anatomico_esqueleto_hum.html

saudações a todos,

NAS (Network Attached Storage)

Olá Veneráveis leitores ,

Abaixo algumas considerações sobre o dispositivo NAS (Network Attached Storage) WLXKJ-652 .

O NAS serve primariamente para compartilhar dados de unidade de armazenamento . Esse dispositivo é ligado a rede de dados e ao dispositivo de armazenamento (através de duas portas USB) . Sendo assim outros dispositivos da rede podem acessar o conteudo dessas unidades de armazenamento.

Novas funcionalidades foram agregadas a essa função básica graças a flexibilidade adquirida utilizando-se um processador (nesse caso ARM ) para o gerenciamento do NAS .

Com o Sistema Operaciona Snake OS esse dispositivo de nas serve como cliente bit torret, servidor de impressao (conectando uma impressora usb) , servidor de ftp , servidor ssh .

O NAS que comprei foi da dealextreme :

LAN server

model: 652
input: 100 -240V - 50/60Hz 0.5A
output 5.0VDC 2000mA

Standalone BitTorrent BT Client + UPNP USB/NAS/FTP/SAMBA/Printer Sharing Network LAN Server

preço aproximado US$36,00 (em junho2011)

Fabricado na China ele é um produto barato, com acabamento rústico. Tanto externamente, quanto internamente (componentes e placas de circuito ) do dispositivo e fonte de alimentação (em separado) são bem simplórios. Por enquanto, a qualidade não é algo forte nesse produto. O sistema operacional (armazedo como firmware) que vem de fábrica é pouco confiável ( instável e com bugs). Portanto se quer utilizá-lo atualize o firmware. Sugiro que utilizem o Snake OS . Porém antes de fazer a atualização verifique se o processador (hardware) é compativel. Existem relatos que ocorreu uma alteração no hardware de lotes do produto. Caso tente-se atualizar o firmware com um hardware NÃO compatível,  pode-se inutilizá-lo ( torná-lo um "brick" ) .

O NAS é baseado no processador da familia CNS21XX (cns2132) da Cavium Networks , com nucleo ARM , controladora de portas USB e rede integrado. O processador opera a 250Mhz e utiliza DRAM de 256M da Hynix (HYNIX 928A C) .

A atualização o firmware para o Snake OS 1.0 ( vide http://code.google.com/p/snake-os/ ) .







Com o novo OS o NAS tem funcionado bem. Apesar de travar uma vez ou outra na semana .

-------------------------------------------------
Especificações Técnicas :
---------------------------------------------------

CHIP Processador

cavium networks
STAR
CNS2132-250FP128-AEFF-G
218HM1MA.5A
E0943-G
TAIWAN

------------------------------------------------------------ -----
------------------------------------------------------------ -----

Chip Memória
HYNIX 928A C

HY5DU561622FTP-5
KOR

---------------------------

Do datasheet Hynix:

DESCRIPTION
The Hynix HY5DU561622FTP-5, -4 series are a 268,435,456-bit CMOS Double Data Rate(DDR) Synchronous DRAM,
ideally suited for the point-to-point applications which requires high bandwidth.

------------------------------

------------------------------------------------------
Atualizado em junho2013:
----------------------------------------------------
Apenas reforçando:
Pelos comentários no site da DX ( http://club.dx.com/forums/forums.dx/threadid.647259 ), algumas versões  (ou lotes do produto) do NAS (versões de hardware )  NÃO são compatíveis com o Snake OS.   Para maiores detalhes é necessário acompanhar o site dos desenvolvedores/mantenedores do Snake OS: http://code.google.com/p/snake-os/
-------------------------------------------------------

   saudações,

Desbastador ponta de diamante - Diamond Reamer set

Olá Veneráveis Leitores,





Abaixo está um jogo de escareadores de diamante da Micromark (DIAMOND REAMER SET Item #: 84455 US$13,00 jan2011).











Ele vem com uma empunhadura em madeira com pinça fixa e mandril . A pinça é para +-3mm de diâmetro. O mandril é chanfrado e pode ser usado com o auxílio de alicate/chave de boca.





Além disso vem com um jogo de quatro escareadores de diferentes formatos .
Eles irão servir para fazer pequenos ajustes em furos ou escareamentos em pequenos pontos. A fim de evitar desgaste excessivo devem ser usados apenas em plásticos, ou outros materiais moles.

A empunhadura de madeira não tem proteção de verniz e a fixação da pinça parece um pouco frágil na mesma. A pinça é pequena e dura para as hastes do escareadores. Isso faz com que, fechar o mandril com os dedos, NÃO seja suficiente para fixá-los. É necessário o uso de alicate ou outra chave para fazer com que a pinça/mandril segure o escareador. Mesmo assim a ferramentea acaba não ficando muito firme.

Em resumo essa empunhadura não é boa. Sugiro que o escareador e a empunhadura sejam comprados separadamente.

Saudações

Micro Retifica - Fort AD-19F

Olá Veneráveis Leitores,





Abaixo a micro retifica Fort AD-19F








Essa microretifica vem com :



a) fonte de alimentação separada

model: LK-d120060

input: 127V 60Hz

220V 50/60Hz

output: 12Vcc 500mA

(pino central positivo, anel externo negativo)


b) Broca: 1,00 mm

Rebolo: 2 tipos

Fresa: 1

Pinças: 1,00mm , 2,35mm e 3,00mm



c) maleta plástica













Com a tensão de alimentação de 12Vcc ela irá girar a 12.000 rpm .

Ela pode girar na faixa de 8.000 a 18.000 rpm, mas para isso é necessário alimenta-la com diferentes níveis de tensão CC ( 9Vcc 8.000rpm até 18Vcc 18.000rpm) . Isso só pode ser feito caso você adquira uma fonte de tensão regulável .











Os acessórios são bem simples . Não parecem ser muito resistententes nem de boa qualidade.

Não sei se eu tive azar, mas a minha microretífica parece estar fora de centro. Ou seja ao colocar uma broca e acionar a retífica dá para ver claramente a broca girar fora do seu eixo. Isso faz com que seja praticamente impossível fazer furos limpos e/ou sem quebrar a broca.

O nível de ruído é baixo.

A construção e qualidade é de modo geral bem simples . Aconselho a guardar mais dinheiro e comprar uma micro retífica de qualidade comprovada . Isso evitará muitos dissabores e "gambiarras" para conseguir algum tipo de resultado (geralmente insatisfatório) com essa ferramenta ....
Apesar do preço baixo não recomendaria a compra .

Saudações

Furadeiras manuais - Pin vise -Tamiya

Olá Veneráveis Leitores,




Abaixo está a furadeira manual (pin vise) da Tamiya. Custa US$8,00 (jan2011) .







Tamiya item 74051 -800 Furadeira manual (pin wise) com pinça para brocas de 0.1 a 1.0mm .

A qualidade é muito boa. A pinça fecha-se de forma uniforme e macia, segurando muito bem as brocas . O mandril pode ser aberto/fechado tranquilamente com os dedos .

Anteriormente fiz um post com furadeiras manuais genéricas (da Micromark) . Comparando-as, a qualidade da Tamiya é indiscutível. Como os preços são quase iguais ( +-US$1,00 de diferença - jan2011) , recomendo o uso do pin vise da Tamiya.

Saudações

Furadeiras manuais - Pin vise - da micromark

Olá Veneráveis leitores,




Abaixo estão duas furadeiras manuais (pin vise) . O uso dessas furadeiras é para plástico, madeira mole e outros materiais mais macios, uma vez que é uma ferramenta manual delicada, ou melhor dizendo: para brocas delicadas. Ambas foram adquiridas na Micromark, mas não têm dados do fabricante.

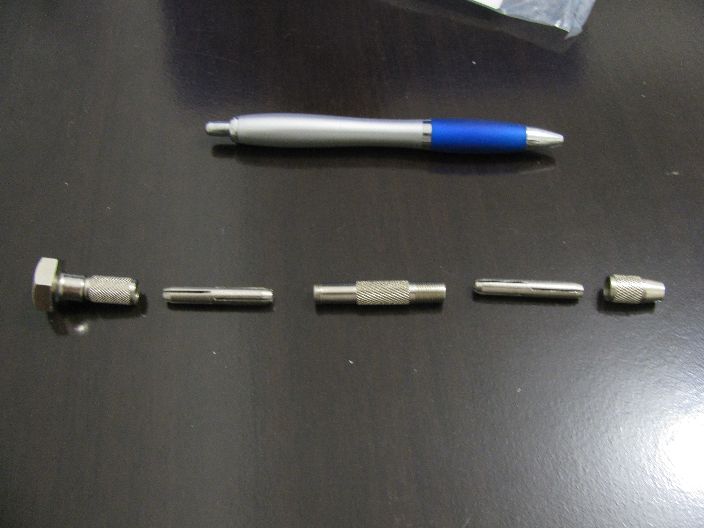

O primeiro (#21105) Pin vise possuiu 4 pinças, para diferentes tamanhos de broca . Possui a parte posterior com roda livre , permitindo aplicar pressão na roda livre ao mesmo tempo que é feita rotação para fazer a broca girar. Custa US$9,00 (jan2011).




Utilizando a pinça correta é possivel utilizar brocas de 0 até 1/8" .



As pinças são um pouco duras, sendo em alguns casos difícil de fazê-las segurar a broca de forma firme e consistente . A pressão exercida para fechar/abrir o mandril é prejudicada pela dureza da pinça e falta de apoio maior no próprio mandril. Sendo uma ferramenta manual isso deveria ser feito facilmente com os dedos (sem auxílio de qualquer ferramenta).





O segundo pin vise é o #60348 . Ele custa US$10,00 ( jan2011) . Essa furadeira possui um sistema de mola para fazer girar a broca. Em tese esse sistema de molas serve para acelerar o processo de furo e diminuir as chandes de quebrar brocas. Na prática não vi muita diferença. Talvez para materiais mais duros isso seja mais útil.

A pinça aceita brocas n. 61 a 80 (0,991mm a 0,343 mm) e fecha mais firmemente que o pin vise anterior.


No fim das contas são boas furadeiras, apesar de não serem fantásticas . Em termos de qualidade as furadeiras da Tamiya são melhores.


Saudações

Jogo de Brocas

Olá Veneráveis leitores,

As micro brocas são uma raridade no Brasil (além de ser muito caro quando encontradas aqui). Com a facilidade da internet as coisas mudaram.
O jogo de brocas abaixo ( 20-PIECE MICRO-SIZE DRILL BIT SET WITH INDEX, #61 - #80 ) custou US$15 (mais frete) . Não são exatamente perfeitos, mas funcionam.



Essas brocas são muito pequenas e por esse motivo relativamente frágeis. Utilize-os pin-wise específicos. Sempre a 90 graus

A caixa de metal é útil, mas se for chacoalhada muito irá misturar as brocas.





A menor broca #80 possui +-0.343mm , é uma agulha.
Recomendo o uso apenas para materiais macios, como plástico ou madeira balsa. Para materiais duros, o risco de entortar ou quebrar essas brocas é muito alto.









Abaixo a tabela de equivalênica de medidas:

calibre	polegadas	milímetro
80	0.014	0.343
79	0.015	0.368
78	0.016	0.406
77	0.018	0.457
76	0.020	0.508
75	0.021	0.533
74	0.023	0.572
73	0.024	0.610
72	0.025	0.635
71	0.026	0.660
70	0.028	0.711
69	0.029	0.742
68	0.031	0.787
67	0.032	0.813
66	0.033	0.838
65	0.035	0.889
64	0.036	0.914
63	0.037	0.940
62	0.038	0.965
61	0.039	0.991

saudações,
